2a setmana de treball. Detalls. "Finestra de la veritat" i Fornícula (hornacina)

Fornícules o "capelletes" (Hornacinas):

La palla és un material moldejable que es pot tallar per fer petites obertures i repises als murs (fornícules) i en aquest cas n'hem fet una petita al lavabo. Per fer la forma nosaltres hem utilitzat una serra de mà però segurament algun ganivet o alguna altra cosa ens hagués anat millor ja que ens va costar una mica. Finalment però vam aconseguir una repiseta com la que volíem i després vam fer la capa d'imprimació. Una mica més i ens n'oblidem val la pena un cop acabats d'aixecar els murs ja aprofitar per fer aquestes coses ja que així pots planificar ben bé tots els detalls de la teva futura casa.







Finestra de la veritat. Preparatius:

En aquest cas hem triat una bala de palla ben maca i daurada i li hem col·locat a sobre una tapa de plàstic provisonalment per evitar arrebossar-hi per sobre. Per fer-ho vaig clavar uns claus  a la tapa i la vaig clavar  al a paret. en les capes posteriors la traurem i acabarem fent un sol el centre del qual serà la palla. Normalment s'hauria de posar un vidre o alguna cosa per protegir una mica la palla però com està molt elevada i no teníem cap vidre rodó amb marc l'hem feta així. Segurament acabaré posant una corda immersa  a dins de les capes de fang que ens farà la junta. Ja veurem com acaba.
































2a setmana de treball. Capa d'imprimació

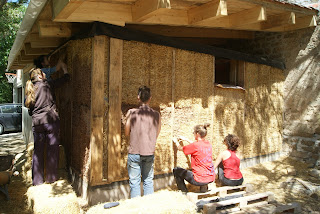

Vam començar les feines amb en Joan, el Koletes, l'Aina, l'Aroa, l'Alba, les "Sales" que vam reclutar a última hora sense escapatòria, el Cusco, el Nino i jo mateix. Al cap de setmana  han torant a venir, també,  la Laia i la Mariona. Tots ells han estat deixant-se els dits en la caseta aquestos dies. Gràcies.

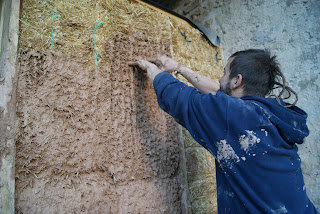

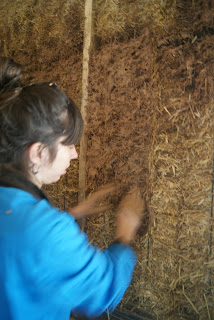

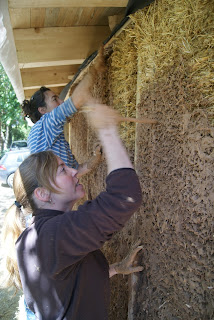

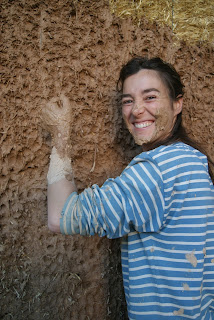

Aquesta setmana la feina que ens tocava fer era el que s'anomena la capa d'imprimació i és la primera capa de fang (barbotina) que ha de penetrar a la bala de palla i serveix de suport a les capes següents. Aquesta capa confereix duresa  a les bales i és la capa que garanteix la protecció contra el foc. Per aplicar-la manualment la millor manera és fent força amb els dits cap a l'interior de la bala afegint-hi mescla. Aquesta capa és una capa interior és a dir  no es tracta d'afegir massa a l'exterior del mur sinó més aviat fer penetrar la barbotina a l'interior de la bala 1 cm o el màxim que es pugui. Anàvem remullant les bales amb massilla d'argila i després anàvem apretant amb els dits, o amb l'ajuda de pals, cap a l'interior aquesta mescla.

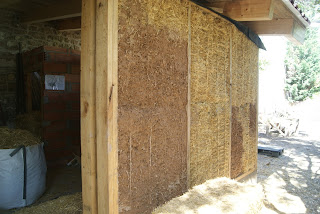

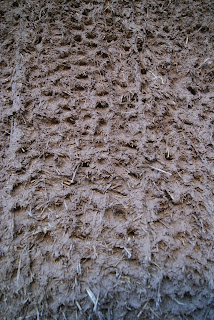

El resultat final és una paret irregular i plena de forats que ens ha de servir per recolzar la capa d'arrebossat següent. (capa de cos) Per saber que hem fet correctament aquesta part s'ha d'arrancar un tros del revoc i si està ben fet ens hauríem d'emportar un bon tros de palla també de manera que hagin fet una massa única. Primer vam començar per l'interior per afavorir el secat. Encara que sembli paradoxal sempre és preferible començar per la part interior de la casa de palla ja que en aquest procés estem aportant humitat a les bales de palla i per fer cases transpirables i no tenir problemes amb les humitats, sempre el revoc o arrebossat exterior ha de ser més permeable que el revoc interior




















Aquesta feina ha estat fins ara la més dura ja que requereix molta pressió amb els dits per fer-ho bé i si la setmana passada era molt gratificant veure lo ràpid que avançàvem en aquesta part és tot al contrari. Requereix paciència i anar fent. Finalment ho hem aconseguit així que ha estat un èxit!! Sort dels amics i amigues que han vingut a ajudar i de la barbacoa que vam fer per celebrar-ho.

Per la pròxima vegada ja hem dit que fabricarem una màquina per projectar-ho i fer aquesta part d'una manera diferent. El problema és que com la massa és molt espessa els projectors normals s'embossen i necessites una broca ben grossa. Una altra opció per fer la imprimació es fer servir la tècnica de "french dip" o pre-revoc que consisteix en abans de col·locar les bales deixar-les submergides durant 5 minuts pels dos laterals i després col·locar-les. Amb aquesta tècnica però el pes de les bales augmenta considerablement fet que s'ha de tenir en compte també i sempre es recomana intentar utilitzar bales més petites.

També hem acabat d'instalar els premarcs on col·locarem la finestra. Just a sota de la fusta hem posat un tros de làmina impermeable-transpirable Tivek per assegurar-nos que en cas que l'aigua entrés per sobre de l'escopidor no ens anés a parar al centre del mur. Val la pena recordar i pensar en aquests detalls ja que les finestres són un dels punts per on podem tenir problemes per la humitat. Per enganxar-la al mur vam utilitzar barbotina i la palla-fang que vam fer servir per unir els dos materials i deixar la làmina integrada en l'arrebossat.
















2a setmana de treball. Barbotina espessa i "paja-barro"


Aquests dies per la primera capa d'arrebossat vam començar a fer barbotines i "paja-barro".  La barbotina o massilla d'argila es tracta d'una mescla feta d'argila i aigua i la textura desitjada depèn de per què la volguem utilitzar o amb de quina manera l'apliquem. Nosaltres n'hem fet una part líquida per pintar les parets abans de la imprimació però bàsicament n'hem fet d'espessa, amb "textura de mousse de iogurt" *(Veure entrad Fe d'errates), ja que com l'apliquem amb les mans. La primera la vam fer amb la formigonera però com en aquesta màquina que tenim gira el cubell i no les aspes ens va quedar molt grumollosa de manera que la vam haver d'acabar igualment amb les mans, així que la resta ja las vam fer directament manualment.

Per fer la mescla es tracta de posar en un recipient (una carretilla en el nostre cas) aigua i anar afegint argila fins aconseguir la textura desitjada. La màquina ideal per fer-ho seria una batedora professional o un taladro amb broca per remenar pintura. Tot i això la preparació de la mescla amb les mans ha estat la part més divertida de la feina que ens tocava fer aquesta setmana

Quan aconsegueixes la textura de "iogurt" o "mousse", la massa pesa i s'enganxa al cos. En aquest punt es perfecte per aplicar-la amb les mans a les bales i començar a fer la capa d'imprimació.

Deixo algunes imatges del procés des de la barbotina líquida fins arribar a aconseguir la textura desitjada













La  "paja-barro" o "palla-fang" consisteix en agafar trossos de palla solta amb fibra llarga i impregnar-les de barbotina. S'apreten per treure l'excés d'aigua i es deixen reposar. Aquestes "pilotes" serveixen després per anar acabant de reomplir els buits que ens han quedat entre les bales. En tenir fibra podem fer gruixos molt més grossos i es molt moldejable.






2a setmana de treball. Preparació en sec per arrebossar




El primer dia vam fer la feina d'afeitar les bales amb una desbrossadora de jardí i de reomplir els forats que ens havien quedat als murs amb pilotes de palla seca. Com les bales no són perfectament rectes sempre en la junta queden petits, o no tan petits, forats que s'han de taponar per evitar el pas de l'aire i d'insectes o animalets que no volem tenir al nostre mur, ni a l'interior de la caseta. L'afeitat consisteix bàsicament en treure les irregularitats de la palla i afavorir tenir una capa més homogènia on poder després impregnar la barbotina.

En aquest moment és on s'haurien de fer les regates per el pas d'instal·lacions, preparar els marcs i premarcs, ubicar la "finestra de la veritat" , escavar ""hornacines" o armariets interiors i tapar amb plàstics les bigues, parets, terres que no volguem que s'embrutin amb l'argila. Sembla que no però l'argila taca.




En la caseta les instal.lacions van per el mur de pedra, així que hem evitat posar regates a la palla i amb una tapa d'un cubell he deixat una part sense arrebossar per fer la " finestra de la veritat". Aquesta "finestra" és una tradició en les casetes de palla que consisteix en deixar una part sense arrebossar on quedi la palla vista ja que així un cop acabada  es pot ensenyar als amics i visitants que la casa està feta amb palla. N'hi ha amb marcs, vidres i porticons de diferents formes, tamanys i dissenys però la que farem aquí serà sense vidre ni fusteries i es podrà tocar amb les mans. Ja faré una entrada dedicada a aquest tema més endavant on ensenyaré tot el procés.

Després d'això, i d'haver pintat tota la fusta amb protecció contra la humitat i insectes, ja teníem tot preparat per començar a treballar amb el fang.


Arriba la terra

Aquesta setmana passada va començar dimarts amb l'arribada de l'argila. Els paletes ja han recollit  i a partir d'ara continuem nosaltres, però m'han deixat algunes coses com ara la formigonera que ens ajudarà a preparar les mescles.


En aquest cas com tota la obra esta anant molt ràpid i he optat per comprar una barreja d'argila i arena base ja prefabricada d'Ecoclay (a Teruel).  Aquest fet ens estalvia la part de picar i tamisar els terrossos de terra argilosa i una part de les proves que s'haurien de fer (prova de la pilota, maleabilitat) per saber que la mescla que fem sigui bona i no s'esquerdi massa.  També hem aprofitat per encarregar alguns sacs d'argila vermella (color Atacama) per fer les capes d'acabat i comprar també la malla de "jute" (tela de sac) amb forats aptes per la mescla per fer servir en les juntes






Vaig estar buscant en fabriques de jute una tela bona però normalment les que es fan servir per altres usos són més denses i no serveixen ja que la mescla no traspassaria la malla. El forat ha de ser ampli. Una opció més econòmica i bona també seria comprar l'argila directament en alguna fàbrica de totxos o de productes ceràmics però no n'he trobat pròximes i com he comentat he aprofitat la comanda per demanar també la malla i colors per els acabats fet que m'ha fet decantar per aquesta opció. La opció més econòmica. més "sostenible", i també més laboriosa és la d'utilitzar la terra local de les cimentacions o d'alguna zona que contingui argila per després, fent proves, anar-li afegint els additius que li falten per millorar-la.

La mescla base porta l'argila i l'arena ja tamisades i amb una bona proporció, però tot i això, com encara tenia una mica d'arena vaig fer una primera prova amb la terra argilosa sola i una altra afegint-hi més arena. El resultat de la mescla sola a mi m'ha agradat més ja que és menys rugosa però caldrà afegir-li alguns additius per fer-la resistent i impermeable a l'exterior i fer-la més dura per evitar que en tocar-la tingui "desprendiments, taques". Ja faré una entrada acabant d'explicar tot aquest procés de proves que quan s'utilitzen arrebossats de fang, i terra en general per la construcció, són indispensables.
